循環水收球網提高效率，膠球清洗裝置系統布置及條件

膠球清洗裝置系統布置及運行條件：

       膠球清洗裝置系統布置均應遵照設備制造廠提供的統布置圖及技術要求進行，不可隨意增減配套件的數量及規格或設備和配套件在系統中的相對位置。

㈠ 膠球清洗裝置設備及管路安裝

       1、收球網：收球網進口前的循環水管長度一般不應小于循環水管直徑；小于循環水管直徑時，應使活動網板傳動軸與彎頭中心線平行；若是立式安裝：SD型收球網最好布置成網板傳動軸與彎頭中心線所在平面垂直的位置，且在清洗時，網板上端貼在彎頭內側那一側的收球網筒壁上。收球網為臥式安裝時，膠球引出管宜位于收球網側面。

       2、收球網膠球引出管的連接：SF型收球網在同一截面上有兩個膠球引出管，系統管道與其連接應用二根等直徑等長度及數量相等且相同角度的彎管呈對稱布置與分配器相接。

       3、系統管道應盡量短直，盡量減少及避免使用＜90°的彎頭。

       4、投球管(進入凝汽器循環水管內的管道)：宜在離開凝汽器循環水進口一段距離的循環水管上布置，不能直接布置在凝汽器水室內。循環水公稱通徑DN＜1200時投球管用一根，并伸至循環水管中心；循環水公稱通徑≥1200時用兩根，并在循環水管同一截面內對稱布置，兩根投球管伸入循環水管內，兩管口間距離約為1/2的循環水公稱通徑，其出口逆向循環水的流向。

㈡ 膠球清洗裝置運行條件

1、膠球清洗裝置循環水

       1.1  循環水量是否達到額定流量是保證所投入的膠球能否全部參與清洗冷卻管的主要條件，也就是保證膠球清洗裝置收球率的主要條件。循環水量變化宜保持在設計值的15%范圍內，根據循環水量變化后得到的收球率變化的情況，適當調整循環水量來保證收球率。

       1.2  循環水一次過濾裝置設備(欄污柵、扒草機、一次濾網)和二次濾網完好，工作正常。最后一道過濾裝置的篩孔或柵條間的縫隙不大于收球網柵格網板的縫隙(7∽9mm)，且該道過濾裝置任何部位的縫隙均不能出現大于收球網柵格網板的縫隙。

2、膠球清洗裝置凝汽器

       2.1 水室中的渦流區、隔板竄通縫隙及可能積球的窄縫應予消除。水室除進出口循環水管外，其余能往外部的管以及盲孔在水內壁應在其孔口加裝 孔徑 不大于Φ7mm的球面網罩。水室中的垢片。銹片及雜物應清除干凈。

       2.2 冷卻管每種規格的管徑應均勻一致；管口無阻礙膠球運動的雜物。膠球清洗初始投運時，冷卻管內應潔凈無垢；若已有結垢，必需采取措施徹底清除；除垢后若個別管內仍有殘留垢層，且厚度超過0.2mm時，需在其冷卻管口加裝孔徑不大于Φ7mm的球面網罩。

       2.3  凝汽器水室頂部安裝方氣管及閥門，以便循環水能充滿凝汽器室。

3、膠球清洗裝置膠球

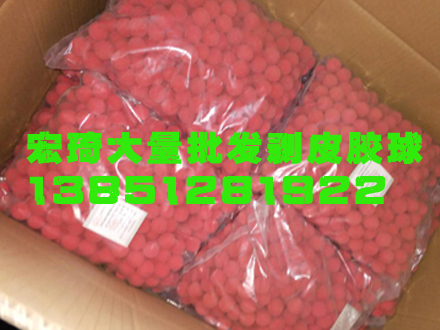

       3.1  膠球應耐磨、質地柔軟富于彈性材質均勻、氣孔均勻貫通；干態直徑誤差不大于公稱直徑±2%，濕態膠球相對密度為1.00－1.15，在使用過程及在5－45℃水溫下膠球直徑脹大不超過冷卻管內徑1.5mm。

       3.2  膠球清洗系統在調試及正常運行時均應采用合格的膠球，在使用過程中當膠球直徑磨損到小于冷卻管內徑時，應更換新的合格膠球。

八、膠球清洗裝置收球操作

       安裝二次濾網的應首先對濾網進行一次清洗。

㈠需要對裝球室內裝球的清洗操作

       1 把收球網網板置于清洗位置。

       2 打開裝球室的裝球口門，向裝球室內裝入合格的膠球，關閉裝球口門。

       3 關閉裝球室放水閥門；打開放氣閥門。

       4打開裝球室出口處的球閥，循環水倒流至裝球室，等放氣門出水后關閉放氣門。

       5打開膠球泵進口處的球閥，同時啟動膠球泵。

       6 把裝球室的操作手柄置于清洗位置。此時膠球就進入自動清洗。

       清洗約30分鐘，進行收球操作。

       1 把裝球室操作手柄置于收球位置。等15--20分鐘(收球15--20分鐘)

       2 關閉裝球室出口處的閥門。

       3 關閉膠球泵進口處的閥門，同時關閉膠球泵。

       若需要清點膠球(檢查收球率)

       1 打開裝球室放水閥和放氣閥門。

       2 待裝球室內的水放至能埋住膠球時，關閉放水閥。

       3 打開取球門，在取球門內把膠球取出，進行清點膠球工作。

㈡ 裝球室內有膠球且裝球室內充滿水時的清洗操作

       1 打開裝球室出口處的球閥。

       2 打開膠球泵進口處的球閥，同時啟動膠球泵。

       3 把裝球室的操作手柄置于清洗位置。此時膠球就進入自動清洗。

       清洗約30分鐘，進行收球操作。

       1 把裝球室操作手柄置于收球位置。

       等15--20分鐘(收球15--20分鐘)

       2 關閉裝球室出口處的閥門。

       3 關閉膠球泵進口處的閥門，同時關閉膠球泵。

       若需要清點膠球(檢查收球率)

       1 打開裝球室放水閥和放氣閥門。

       2 待裝球室內的水放至能埋住膠球時，關閉放水閥。

       3 打開取球門，在取球門內把膠球取出，進行清點膠球工作。

       收球網安裝和運行過程中應注意的事項

       1、膠球清洗系統布置應遵照設備制造廠提供的系統布置圖及技術要求進行，不可隨意增減配套件的數量及規格或設備和配套件在系統中的相對位置。

       2、收球網進口前的循環水管長度一般不應小于循環水管直徑；小于循環水管直徑時，應使活動網板傳動軸與彎頭中心線平行。

       3、收球網膠球引出管的連接：SF型收球網在同一截面上有兩個膠球引出管，系統管道與其連接應用二根等直徑等長度及數量相等且相同角度的彎管呈對稱布置合并到一根系統管道上(用同徑三通接頭)。

       4、系統管道應盡量短直，盡量減少及避免使用＜90°的彎頭。

       5、投球管(進入凝汽器循環水管內的管道)：宜在離開凝汽器循環水進口一段距離的循環水管上布置，不能直接布置在凝汽器水室內。循環水公稱通徑，DN＜1200時投球管用一根，并伸至循環水管中心；循環水公稱通徑≥1200時管口間距離約為1/2的循環水公稱通徑，其出口逆向循環水的流向。在正常運行下，應經注意傳動軸上的指針，是否對準相應的位置。

       裝球室的調整：電動執行器處于手動位置，轉動手輪，傳動軸上的手本柄被擋鐵擋住時，電動執行器中的凸輪應把行程開關壓下(兩側都一樣)。

       在膠球進入清洗過程中，應注意分配器的手柄應處在中間位置，同時應在分配器視鏡內觀察分配器兩進口處膠球的流動情況和收球率情況，適當調節手柄位置。
